一、產品簡述

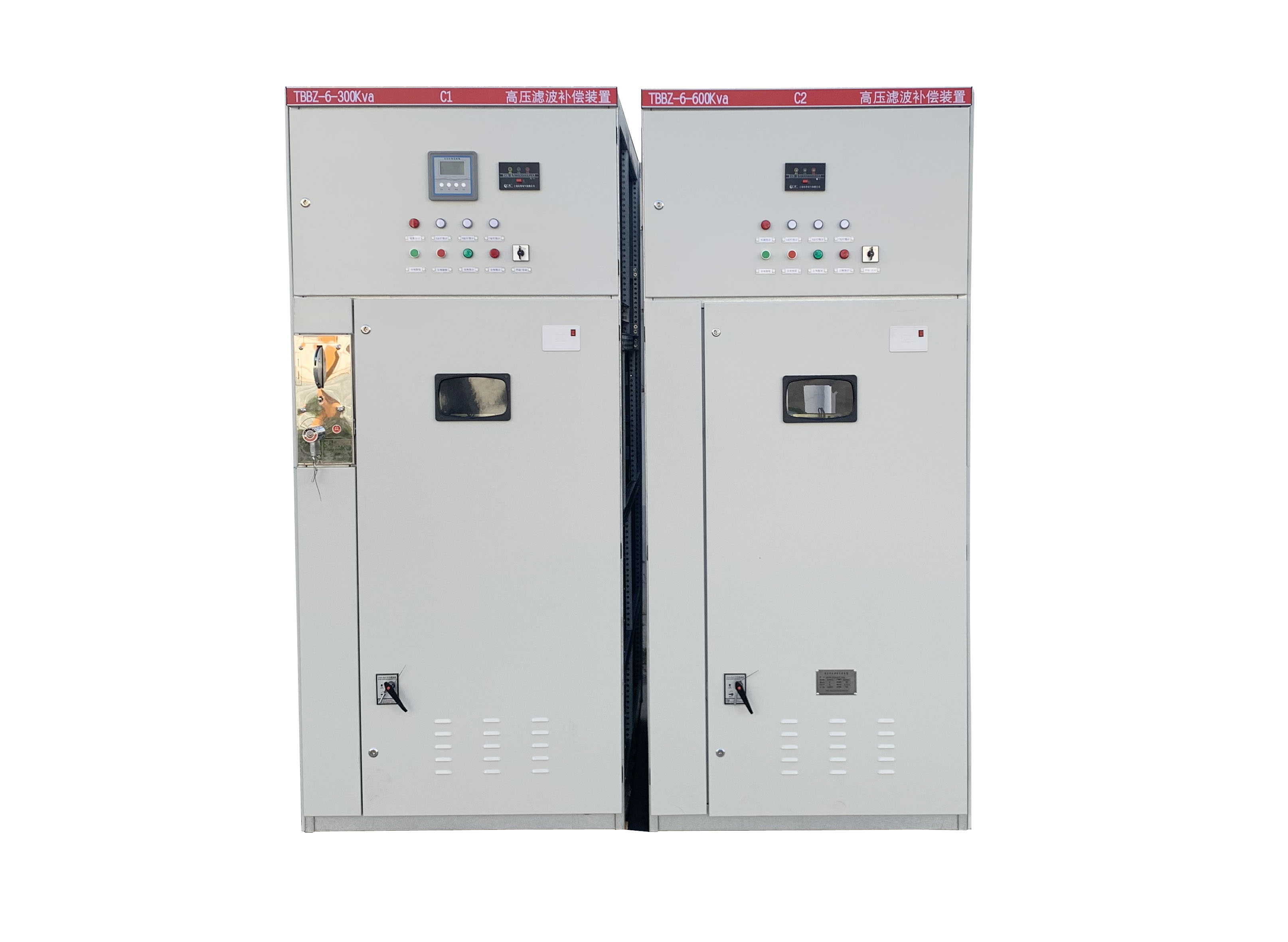

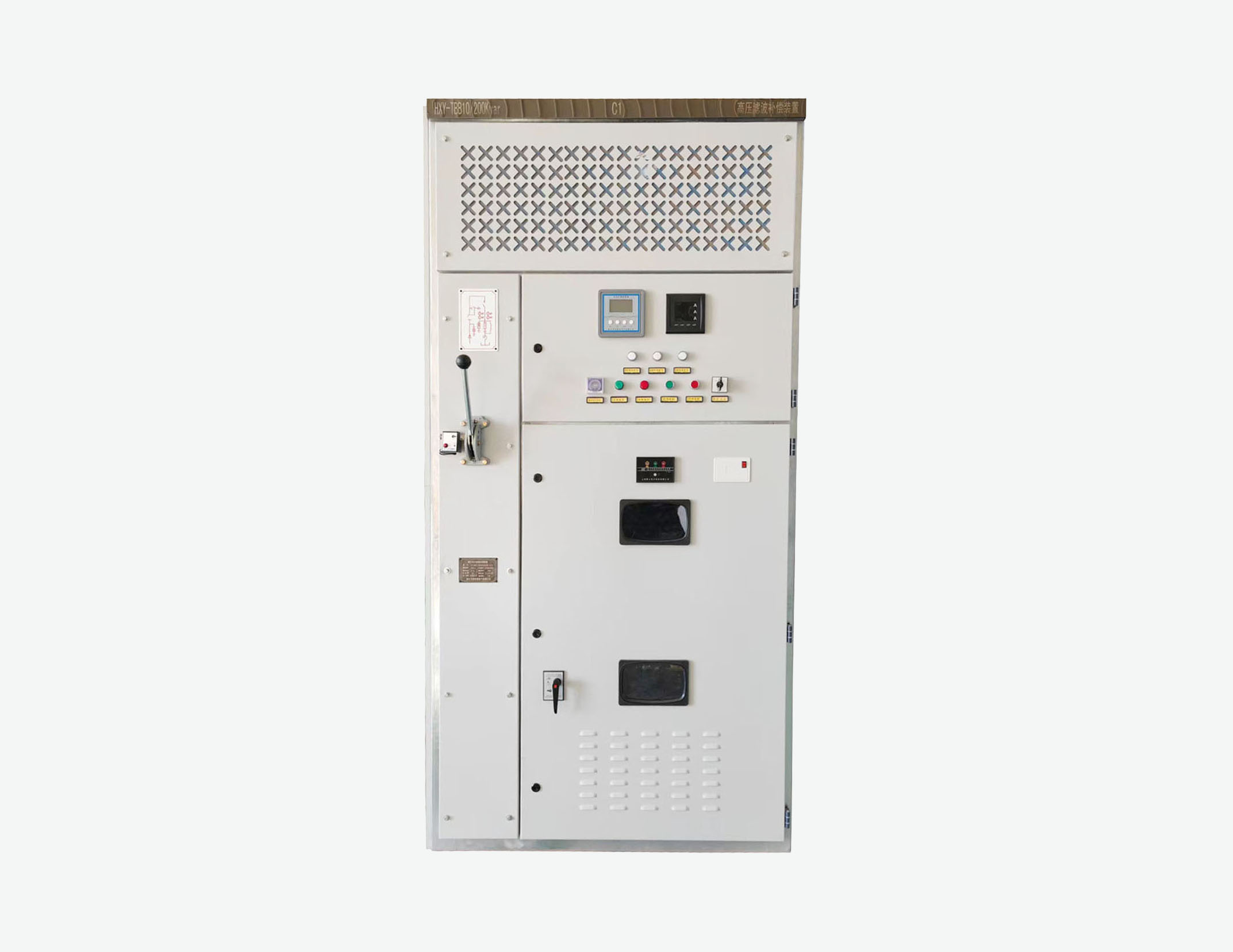

TBB型高壓無功補償裝置廣泛應用于高壓電機補償、高壓空壓機、水泵、變電站集中補償?shù)葓龊稀⒂行У难a(bǔ)償電網系統的感性無功，達到提高功率因數、減少無功損耗、改善用電電壓質量的目的。

高壓電容補償裝置串聯電抗器，可有效抑制諧波，使得設備運行更加安全、可靠。裝置采用全封閉金屬殼體，有單組固定補償、分組結合自動補償方式。

二、產品特點

1. 全自動補償、依據采樣信息自動跟蹤負載無功電流變化、自動投切電容器組，提高功率因數。

2. 多種補償方式：單組固定、多組自由組合、集中補償；

3. 串聯電抗器，組成LC串聯支路，有效抑制諧波；

4. 保護功能齊全：過壓、欠壓、開口電壓保護、一段過流、二段過流保護等。

三、主要技術參數：

1. 額定工作電壓：3、6、10、35kV；

2. 額定頻率：50Hz

3. 額定容量：100、200……2000kVAR；

4. 取樣額定值:額定電壓 Un ： 100V～220 AC;額定電流 In ： 5A ／ 1A

5.安全設計：帶電閉鎖；

6.控制方式：手動／自動／遠方控制；

7.電容偏差：MAX值與MIN值之比小于1.02；

8.電抗偏差：在額定電流下，三相電抗器，每相電抗值不超過三相平均值的± 2% 。

四、環境條件

1.海拔高度：不超過2000m；

2.環境溫度：-20℃～+60℃；

3.相對濕度：+40℃.時不超過90％；

4.安裝地點：周圍介質無爆炸危險，無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃；不易劇烈振動，無雨雪侵蝕。
