高采低補型無功功率自動補償控制器是一種用于電力系統中自動調節無功補償裝置的控制設備，主要用于改善目前一些變壓器空載、輕載或有并伏并網時，原有的低壓電容補償柜無法正常工作，造成功率因數偏低的問題。

一、工作原理：

1. 高壓采樣：指控制器采集高壓側電流、電壓的，同時將變壓器的空載損耗計算在內的采樣方式；

2. 低壓補償：指控制器可以安裝在原低壓電容柜上，控制電容器組的投切；

3. 采用低壓側補償無功功率策略，避免過補償或欠補償；

二、主要功能：

1、實時監測電網參數（電壓、電流、功率因數、無功功率等）

2、自動投切電容器組

3、防止過補償和欠補償

4、過壓、欠壓保護

5、諧波電壓、諧波過流超限保護

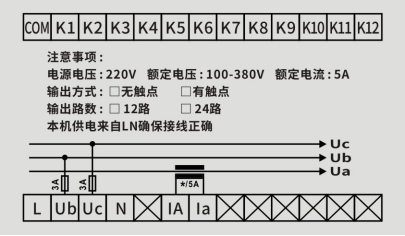

三、 接線方式：

四、選型考慮因素

1. 無功補償控制器開孔尺寸

2. 補償容量需求

3. 高壓側采樣點位置

五、配置明細：

1.無功補償控制器（高采低補型）；

2.二次采樣互感器（開口式）；

3.說明書。
